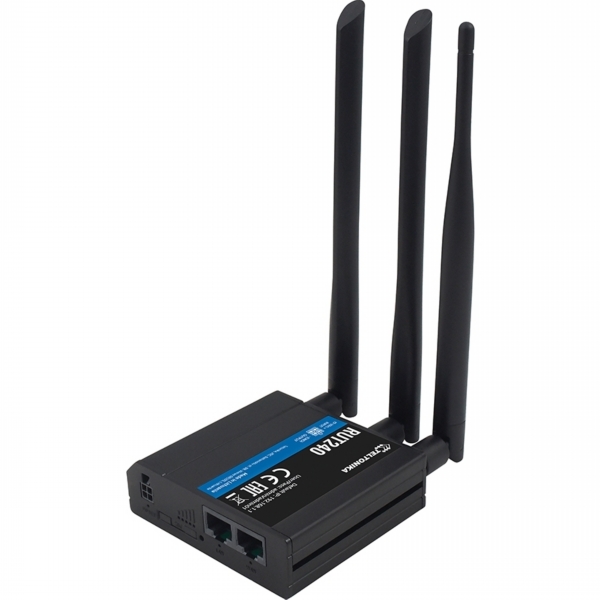

Router nemusí být GSM pokud nepožadujete připojení na internet. Já zvolil variantu s připojením na internet přes GSM bránu, aby bylo možno odesílat výsledky On-line na web ČASu. Toto se stává standardem a tak proč zaostávat. WIFI je zatím zapnutá kvůli větroměru pro běhy. Větroměr je přes své 232 seriové rozhraní připojen do převodníku serial/ethernet (wifi), který zajišťuje připojení do sítě a tím je možné naměřené hodnoty přivést do cílové kamery. Odtud se naměřené hodnoty automaticky zapisují do výsledkové listiny AK2.

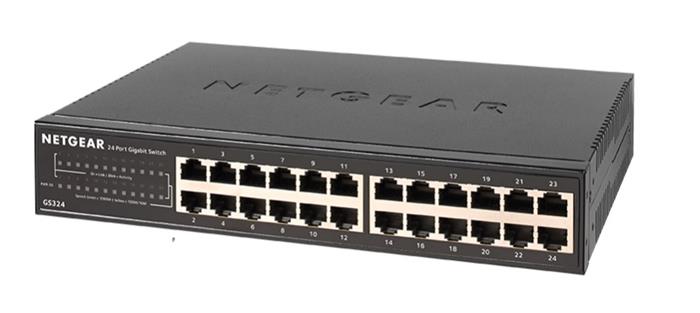

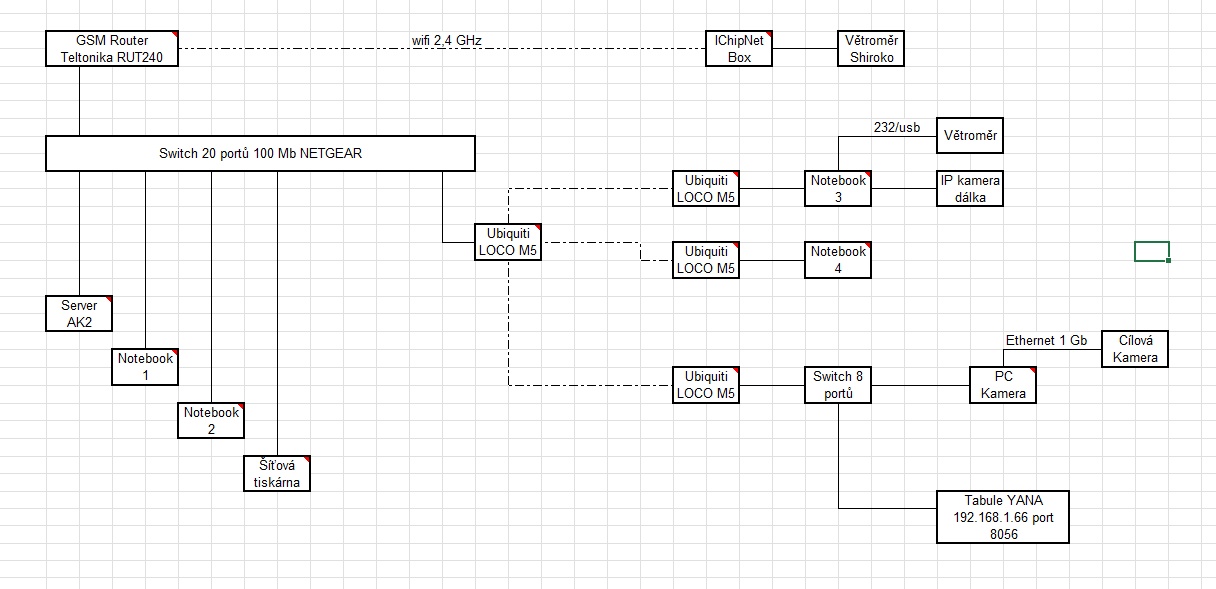

Já zvolil 20 portový 100 Mb Netgear, protože jsem jej dostal zdarma. Je možné použít prakticky jakýkoliv switch. Záleží na tom, kolik zařízení chcete na stadionu provozovat. Pokud budete mít router s vyšším počtem ethernetových portů a málo připojených zařízení, můžete switch i vynechat. Do switche jsou kabelem připojeny tři notebooky. Hlavní je server AK2, do kterého se připojují dva klienti v kanceláři a dále je sem připojená i síťová tiskárna, aby bylo možné odkudkoliv v síti tisknout. Další zařízení je pojítko LOCO M5 nastavené jako AP, keré zajišťuje připojení notebooků z jednotlivých sektorů a připojení cílové kamery.
PC pro cílovou kameru má dvě síťové karty. Jednu USB Gigabitovou pro připojení samotné cílové kamery, která kvůli bezpečnosti běží na samostatné síti. Mohla by být připojena do stejné sítě jako celý stadion, ale mohlo by se stát, že problém v síti ohrozí připojení cílové kamery a tím ke ztrátě měřeného závodu. PC kamery mám připojen do stadionové sítě přes switch, do krerého je připojena tabule YANA a vše připojuje k serveru AK2 pojítko LOCO M5. Pojítko zajišťuje, že naměřené a vyhodnocené časy z cílové kamery se přenášejí do výsledkové listiny AK2 a na tabuli v cíli.

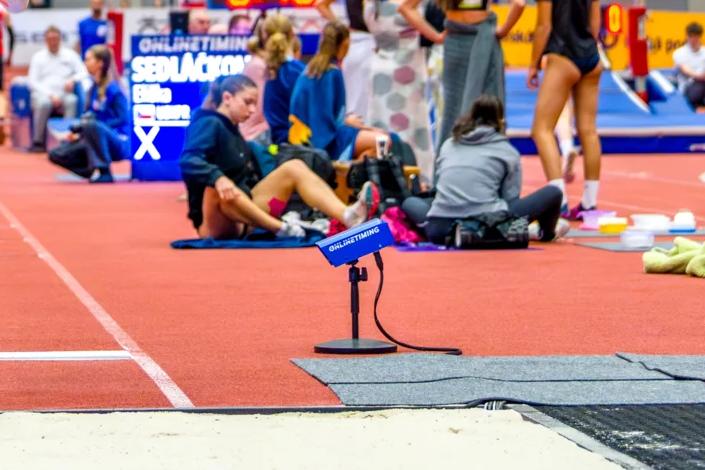

Do tohoto notebooku je připojen přes RS 232 a redukci na USB větroměr ovládaný aplikací Infield. Dále je zde připojená IP kamera, která snímá odrazové prkno. IP kamera má opět svou oddělenou síť, aby neovlivňovala síť pro výsledky. Takže notebook musí mít opět dvé síťové karty. Jednu pro IP kameru a druhou pro připojení do sítě na stadionu. Pro připojení do sítě je opět využito pojítko LOCO M5. Na notebooku běží Milestone X Protect, který zajištˇuje přenos a ukládání obrázků z IP kamery a aplikace Infield, do které se zapisují výkony závodníků. K notebooku je připojen ovladač Contour, přes který se ovládá software X Protect. Ovladač Contour má specielní nastavení, díky kterému se dá ovládat kamera i větroměr současně. Vše se zapisuje do výsledkové listiny AK2.
Mají stejné zapojení. Notebook připojený do sítě přes LOCO M5 a aplikace Infield zajišťují přenos zapsaných výkonů do výsledkové listiny AK2. Vše se automaticky přenáší na WEB a vy si můžete během závodů kontrolovat své výkony a umístění.
